BESCHREIBUNG:

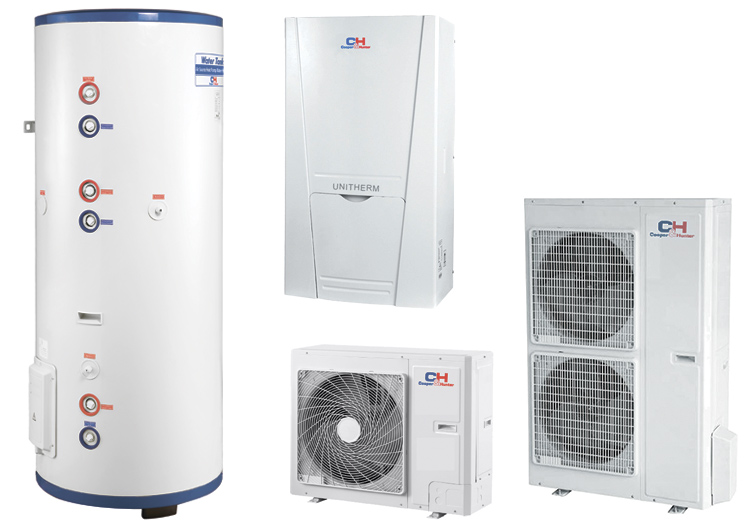

Luft-Wasser Wärmepumpen zum Heizen, Kühlen und für die Warmwasserversorgung
Funktionen und Vorteile
- Raumheizung und -kühlung;
- Warmwasserversorgung;
- Raumkühlung und Warmwasseraufbereitung;
- Raumheizung und Warmwasseraufbereitung;
- Automatische Klimaregelung;
- Notfall-Warmwasseraufbereitung-Modus;
- Schnelle Warmwasseraufbereitung;
- Geräuschloser (Nacht-) Modus;
- Frostschutzmodus;
- Sanitär-Modus (Erhitzen des Kesselwassers auf 80°С);
- Programmieren des Geräts für sieben Tage;
- Zentrale Steuerung.
Außeneinheit
- DC-Inverter Doppelrotor;
- Kompressor einer neuen Generation;
- Hochleistungsstruktur der Wärmetauschereinheit und des Ventilators;
- Hohe Klassifizierung der Energieeffizienz A: C.O.P. 4,5;
- Sicherer Start und Betrieb innerhalb des Bereichs von 95 V bis zu 260 V;
- Breiter Temperaturbereich des effizienten Betriebs: von -20°С beim Heizen bis zu +48°С beim Kühlen;
- Kompressor startet mit niedrigen Anlauffrequenz (bis zu 5 A);
- Mehrstufiges Schutzsystem;
- Energiesparmodus.
Inneneinheit
- Großartige Gestaltung und kompakte Größe (900х500х324 mm);
- Plattentypwärmetauscher mit der maximalen Energieeffizienzquote C.O.P.;
- Zuverlässige und effiziente Pumpe;
- Intelligentes Steuerungssystem.
Kessel* (200l, 300l)
- Wird in das Heißwasserversorgungssystem eingebaut;
- Der Kessel und Wärmetauscher werden aus Edelstahl angefertigt;
- Magnesiumanode (umfangreicher Schutz);
- Zwei Temperatursonden;
- Leichter Bedinung und Wartung.
* Kein Lieferbestandteil, zusätzlich bestellen
MODELLE:
CH-HP8.0SINK
|
Modell |
CH-HP8.0SINK |
||
|
Betriebsleistung (Fußbodenheizung) |
Kalt/Warm |
kW |
8.50/8.50 |
|
Nenneingangsstrom (Fußbodenheizung) |
Kalt/Warm |
kW |
2.45/2.05 |
|
Energieleistung (Fußbodenheizung) |
Kalt/Warm |
EER/COP |
3.35/4.15 |
|
Stromversorgung |
~ 220-240V/50Hz/1Ph(~ 380-415V/50Hz/3Ph) |
||
|
Betriebsleistung (Fan-Coil oder Heizkörper) |
Kalt/Warm |
kW |
6.20/7.50 |
|
Nenneingangsstrom (Fan-Coil oder Heizkörper) |
Kalt/Warm |
kW |
2.38/2.50 |
|
Energieleistung (Fan-Coil oder Heizkörper) |
Kalt/Warm |
EER/COP |
2.61/3.00 |
|
Gewicht des Kühlmittels |
kg |
2.1 |
|
|
Schalldruckpegel |
Inneneinheit/Außeneinheit |
dB(A) |
31/55 |
|
Abmessungen (Breite/Höhe/Tiefe) |
Inneneinheit/Außeneinheit |
mm |
500х900х324/980х790х360 |
|
Gewicht |
Inneneinheit/Außeneinheit |
kg |
53/78.5 |
|
Betriebstemperaturbereich |
°C |
bis zu +7 für das Kühlen / bis zu +55 für das Heizen (bis zu +70 im Sanitärmodus) |
|
|
Betriebstemperaturbereich |
°C |
-20/+48 |
|
|
Durchmesser der Flüssigkeitsrohrleitung |
mm/inch |
9.53/3/8 |
|
|
Durchmesser der Gasleitung |
mm/inch |
15.88/5/8 |
|
|
Der maximale Höhenunterschied der Magistrale |
m |
15 |
|
|
Maximale Leitungslänge |
m |
30 |
|
CH-HP10SINK
|
Modell |
CH-HP10SINK |
||
|
Betriebsleistung (Fußbodenheizung) |
Kalt/Warm |
kW |
10.00/9.60 |
|
Nenneingangsstrom (Fußbodenheizung) |
Kalt/Warm |
kW |
3.28/2.36 |
|
Energieleistung (Fußbodenheizung) |
Kalt/Warm |
EER/COP |
3.35/4.15 |
|
Stromversorgung |
~ 220-240V/50Hz/1Ph(~ 380-415V/50Hz/3Ph) |
||
|
Betriebsleistung (Fan-Coil oder Heizkörper) |
Kalt/Warm |
kW |
7.50/8.50 |
|
Nenneingangsstrom (Fan-Coil oder Heizkörper) |
Kalt/Warm |
kW |
3.00/2.79 |
|
Energieleistung (Fan-Coil oder Heizkörper) |
Kalt/Warm |
EER/COP |
2.50/3.05 |
|
Gewicht des Kühlmittels |
kg |
2.1 |
|
|
Schalldruckpegel |
Inneneinheit/Außeneinheit |
dB(A) |
31/55 |
|
Abmessungen (Breite/Höhe/Tiefe) |
Inneneinheit/Außeneinheit |
mm |
500х900х324/980х790х360 |
|
Gewicht |
Inneneinheit/Außeneinheit |
kg |
53/78.5 |
|
Betriebstemperaturbereich |
°C |
bis zu +7 für das Kühlen / bis zu +55 für das Heizen (bis zu +70 im Sanitärmodus) |
|
|
Betriebstemperaturbereich |
°C |
-20/+48 |
|
|
Durchmesser der Flüssigkeitsrohrleitung |
mm/inch |
9.53/3/8 |
|
|
Durchmesser der Gasleitung |
mm/inch |
15.88/5/8 |
|
|
Der maximale Höhenunterschied der Magistrale |
m |
15 |
|
|
Maximale Leitungslänge |
m |
30 |
|
CH-HP12SINK(M)
|
Modell |
CH-HP12SINK(M) |
||
|
Betriebsleistung (Fußbodenheizung) |
Kalt/Warm |
kW |
12.50(13.50)/12.50(13.50) |
|
Nenneingangsstrom (Fußbodenheizung) |
Kalt/Warm |
kW |
3.57(3.46)/2.80(2.75) |
|
Energieleistung (Fußbodenheizung) |
Kalt/Warm |
EER/COP |
3.50(3.90)/4.45(4.55) |
|
Stromversorgung |
~ 220-240V/50Hz/1Ph(~ 380-415V/50Hz/3Ph) |
||
|
Betriebsleistung (Fan-Coil oder Heizkörper) |
Kalt/Warm |
kW |
9.50(9.50)/11.00(11.50) |
|
Nenneingangsstrom (Fan-Coil oder Heizkörper) |
Kalt/Warm |
kW |
3.39(3.17)/3.14(3.38) |
|
Energieleistung (Fan-Coil oder Heizkörper) |
Kalt/Warm |
EER/COP |
2.80(3.00)/3.50(3.40) |
|
Gewicht des Kühlmittels |
kg |
3.2(3.40) |
|
|
Schalldruckpegel |
Inneneinheit/Außeneinheit |
dB(A) |
31/57 |
|
Abmessungen (Breite/Höhe/Tiefe) |
Inneneinheit/Außeneinheit |
mm |
500х900х324/950х1345х412 |
|
Gewicht |
Inneneinheit/Außeneinheit |
kg |
53/106(107) |
|
Betriebstemperaturbereich |
°C |
bis zu +7 für das Kühlen / bis zu +55 für das Heizen (bis zu +70 im Sanitärmodus) |
|
|
Betriebstemperaturbereich |
°C |
-20/+48 |
|
|
Durchmesser der Flüssigkeitsrohrleitung |
mm/inch |
9.53/3/8 |
|
|
Durchmesser der Gasleitung |
mm/inch |
15.88/5/8 |
|
|
Der maximale Höhenunterschied der Magistrale |
m |
15 |
|
|
Maximale Leitungslänge |
m |
30 |
|
CH-HP14SINK(M)
|
Modell |
CH-HP14SINK(M) |
||
|
Betriebsleistung (Fußbodenheizung) |
Kalt/Warm |
kW |
13.50(14.50)13.50(14.20) |
|
Nenneingangsstrom (Fußbodenheizung) |
Kalt/Warm |
kW |
4.09(3.91)/3.06(3.23) |
|
Energieleistung (Fußbodenheizung) |
Kalt/Warm |
EER/COP |
3.30(3.71)/4.40(4.40) |
|
Stromversorgung |
~ 220-240V/50Hz/1Ph(~ 380-415V/50Hz/3Ph) |
||
|
Betriebsleistung (Fan-Coil oder Heizkörper) |
Kalt/Warm |
kW |
10.00(10.50)/12.00(12.50) |
|
Nenneingangsstrom (Fan-Coil oder Heizkörper) |
Kalt/Warm |
kW |
3.57(3.56)/3.36(3.62) |
|
Energieleistung (Fan-Coil oder Heizkörper) |
Kalt/Warm |
EER/COP |
2.80(2.95)/3.45(3.45) |
|
Gewicht des Kühlmittels |
kg |
3.2(3.4) |
|
|
Schalldruckpegel |
Inneneinheit/Außeneinheit |
dB(A) |
31/57 |
|
Abmessungen (Breite/Höhe/Tiefe) |
Inneneinheit/Außeneinheit |
mm |
500х900х324/950х1345х412 |
|
Gewicht |
Inneneinheit/Außeneinheit |
kg |
53/106(107) |
|
Betriebstemperaturbereich |
°C |
bis zu +7 für das Kühlen / bis zu +55 für das Heizen (bis zu +70 im Sanitärmodus) |
|
|
Betriebstemperaturbereich |
°C |
-20/+48 |
|
|
Durchmesser der Flüssigkeitsrohrleitung |
mm/inch |
9.53/3/8 |
|
|
Durchmesser der Gasleitung |
mm/inch |
15.88/5/8 |
|
|
Der maximale Höhenunterschied der Magistrale |
m |
15 |
|
|
Maximale Leitungslänge |
m |
30 |
|
CH-HP16SINK(M)
|
Modell |
CH-HP16SINK(M) |
||
|
Betriebsleistung (Fußbodenheizung) |
Kalt/Warm |
kW |
14.50(15.0)15.50(16.50) |
|
Nenneingangsstrom (Fußbodenheizung) |
Kalt/Warm |
kW |
4.53(4.11)/3.78(3.47) |
|
Energieleistung (Fußbodenheizung) |
Kalt/Warm |
EER/COP |
3.20(3.65)/4.10(4.10) |
|
Stromversorgung |
~ 220-240V/50Hz/1Ph(~ 380-415V/50Hz/3Ph) |
||
|
Betriebsleistung (Fan-Coil oder Heizkörper) |
Kalt/Warm |
kW |
10.50(11.00)/14.00(14.00) |
|
Nenneingangsstrom (Fan-Coil oder Heizkörper) |
Kalt/Warm |
kW |
3.96(3.73)/4.00(4.12) |
|
Energieleistung (Fan-Coil oder Heizkörper) |
Kalt/Warm |
EER/COP |
2.65(2.95)/3.50(3.40) |
|
Gewicht des Kühlmittels |
kg |
3.2(3.4) |
|
|
Schalldruckpegel |
Inneneinheit/Außeneinheit |
dB(A) |
31/59 |
|
Abmessungen (Breite/Höhe/Tiefe) |
Inneneinheit/Außeneinheit |
mm |
500х900х324/950х1345х412 |
|
Gewicht |
Inneneinheit/Außeneinheit |
kg |
53/106(107) |
|
Betriebstemperaturbereich |
°C |
bis zu +7 für das Kühlen / bis zu +55 für das Heizen (bis zu +70 im Sanitärmodus) |
|
|
Betriebstemperaturbereich |
°C |
-20/+48 |
|
|
Durchmesser der Flüssigkeitsrohrleitung |
mm/inch |
9.53/3/8 |
|
|
Durchmesser der Gasleitung |
mm/inch |
15.88/5/8 |
|
|
Der maximale Höhenunterschied der Magistrale |
m |
15 |
|
|
Maximale Leitungslänge |
m |
30 |
|
