BESCHREIBUNG:
- Kompakt;
- Niedriger Geräuschpegel;
- Langlebiger, waschbarer Filter;
- Automatische Luftverteilung im Swing-Modus;
- Selbstdiagnose des Hauptgerätes und der Modi;
- Mehrstufiges Schutzsystem;
- Intelligentes Entfrosten;
- Die Leitungslänge beträgt bis zu 50 m.
MODELLE:
CH-IF09NK4/CH-IU09NK4
|
Modell |
CH-IF09NK4/CH-IU09NK4 |
||
|
Betriebsleistung |
Kalt/Warm |
kW |
2.7/2.9 |
|
Stromversorgung |
~ 220-240V/50Hz/1Ph |
||
|
Nenneingangsstrom |
Kalt/Warm |
kW |
0.84 0.8 |
|
Stromstärke |
Kalt/Warm |
A |
3.9 3.7 |
|
Gesamtenergieeffizienz |
Kalt/Warm |
EER/COP |
3.21 3.61 |
|
Luftkapazität |
m3/h |
600 |
|
|
Schalldruckpegel |
Inneneinheit |
dB(А) |
31/29/26/24 52 |
|
Typ des Kühlmittels |
R410a |
||
|
Kühlmittelfüllung |
kg |
1.2 |
|
|
Abmessungen (Breite/Höhe/Tiefe) |
Außeneinheit Inneneinheit |
mm |
1220x700x225/ 848х320х540 |
|
Gewicht |
Inneneinheit/Außeneinheit |
kg |
38/34 |
|
Betriebstemperaturbereich |
Kalt/Warm |
°C |
-15/+48/-20/+24 |
|
Durchmesser der Flüssigkeitsrohrleitung |
mm/inch |
6.35/1/4″ |
|
|
Durchmesser der Gasleitung |
mm/inch |
9.53/3/8″ |
|
|
Der maximale Höhenunterschied der Magistrale |
m |
15 |
|
|
Maximale Länge der Leitung |
m |
20 |
|
|
Anzahl der der Interconnects-Verbindungen (Steuerung) |
2*0.75 bei max. Länge bis zu 20 m |
||
|
Hauptstromversorgung |
Außeneinheit |
||
|
Anzahl der Interconnects-Verbindungen |
3(∅1.0 mm)/3(∅1.5 mm) |
||
|
Werksbefüllung mit Kühlmittel (gem. der Anzahl der laufenden Meter) |
r.m. |
5 |
|
|
Kühlmittelfüllung (gem. der Anzahl der laufenden Meter) |
gr/r.m. |
30 |
|
|
SEER/SCOP |
6.1/3.8 |
||
CH-IC12NK4/CH-IU12NK4
|
Modell |
CH-IF12NK4/CH-IU12NK4 |
||
|
Betriebsleistung |
Kalt/Warm |
kW |
3.50/3.80 |
|
Stromversorgung |
~ 220-240V/50Hz/1Ph |
||
|
Nenneingangsstrom |
Kalt/Warm |
kW |
1.09 1.05 |
|
Stromstärke |
Kalt/Warm |
A |
5 4.9 |
|
Gesamtenergieeffizienz |
Kalt/Warm |
EER/COP |
3.21 3.61 |
|
Luftkapazität |
m3/h |
700 |
|
|
Schalldruckpegel |
Inneneinheit |
dB(А) |
35/33/30/27 52 |
|
Typ des Kühlmittels |
R410a |
||
|
Kühlmittelfüllung |
kg |
1.2 |
|
|
Abmessungen (Breite/Höhe/Tiefe) |
Außeneinheit Inneneinheit |
mm |
1220x700x225/ 848х320х540 |
|
Gewicht |
Inneneinheit/Außeneinheit |
kg |
39/34 |
|
Betriebstemperaturbereich |
Kalt/Warm |
°C |
-15/+48/-20/+24 |
|
Durchmesser der Flüssigkeitsrohrleitung |
mm/inch |
6.35/1/4″ |
|
|
Durchmesser der Gasleitung |
mm/inch |
9.53/3/8″ |
|
|
Der maximale Höhenunterschied der Magistrale |
m |
15 |
|
|
Maximale Länge der Leitung |
m |
20 |
|
|
Anzahl der der Interconnects-Verbindungen (Steuerung) |
2*0.75 bei max. Länge bis zu 20 m |
||
|
Hauptstromversorgung |
Außeneinheit |
||
|
Anzahl der Interconnects-Verbindungen |
3(∅1.0 mm)/3(∅1.5 mm) |
||
|
Werksbefüllung mit Kühlmittel (gem. der Anzahl der laufenden Meter) |
r.m. |
5 |
|
|
Kühlmittelfüllung (gem. der Anzahl der laufenden Meter) |
gr/r.m. |
30 |
|
|
SEER/SCOP |
6.1/4.0 |
||
CH-IF18NK4/CH-IU18NK4
|
Modell |
CH-IF18NK4/CH-IU18NK4 |
||
|
Betriebsleistung |
Kalt/Warm |
kW |
5.00/5.60 |
|
Stromversorgung |
~ 380-415V/50Hz/3Ph |
||
|
Nenneingangsstrom |
Kalt/Warm |
kW |
1.55 1.55 |
|
Stromstärke |
Kalt/Warm |
A |
7.2 7.2 |
|
Gesamtenergieeffizienz |
Kalt/Warm |
EER/COP |
3.23 3.61 |
|
Luftkapazität |
m3/h |
1000 |
|
|
Schalldruckpegel |
Inneneinheit |
dB(А) |
44/42/38/32 56 |
|
Typ des Kühlmittels |
R410a |
||
|
Kühlmittelfüllung |
kg |
1.4 |
|
|
Abmessungen (Breite/Höhe/Tiefe) |
Außeneinheit Inneneinheit |
mm |
1220x700x225/ 955 х396 х700 |
|
Gewicht |
Inneneinheit/Außeneinheit |
kg |
39/47 |
|
Betriebstemperaturbereich |
Kalt/Warm |
°C |
-15/+48/-20/+24 |
|
Durchmesser der Flüssigkeitsrohrleitung |
mm/inch |
6.35/1/4″ |
|
|
Durchmesser der Gasleitung |
mm/inch |
12.70/1/2″ |
|
|
Der maximale Höhenunterschied der Magistrale |
m |
15 |
|
|
Maximale Länge der Leitung |
m |
20 |
|
|
Anzahl der der Interconnects-Verbindungen (Steuerung) |
2*0.75 bei max. Länge bis zu 20 m |
||
|
Hauptstromversorgung |
Außeneinheit |
||
|
Anzahl der Interconnects-Verbindungen |
3(∅1.0 mm)/3(∅2.5 mm) |
||
|
Werksbefüllung mit Kühlmittel (gem. der Anzahl der laufenden Meter) |
r.m. |
5 |
|
|
Kühlmittelfüllung (gem. der Anzahl der laufenden Meter) |
gr/r.m. |
60 |
|
|
SEER/SCOP |
6.1/4.0 |
||
CH-IF24NK4/CH-IU24NK4
|
Modell |
CH-IF24NK4/CH-IU24NK4 |
||
|
Betriebsleistung |
Kalt/Warm |
kW |
7.00/8.00 |
|
Stromversorgung |
~ 380-415V/50Hz/3Ph |
||
|
Nenneingangsstrom |
Kalt/Warm |
kW |
2.18 2.21 |
|
Stromstärke |
Kalt/Warm |
A |
10.1 10.2 |
|
Gesamtenergieeffizienz |
Kalt/Warm |
EER/COP |
3.21 3.62 |
|
Luftkapazität |
m3/h |
1200 |
|
|
Schalldruckpegel |
Innengerät |
dB(А) |
49/48/46/40 57 |
|
Typ des Kühlmittels |
R410a |
||
|
Kühlmittelfüllung |
kg |
2.2 |
|
|
Abmessungen (Breite/Höhe/Tiefe) |
Außeneinheit Inneneinheit |
mm |
1220x700x225/ 980х427х790 |
|
Gewicht |
Inneneinheit/Außeneinheit |
kg |
40/67 |
|
Betriebstemperaturbereich |
Kalt/Warm |
°C |
-15/+48/-20/+24 |
|
Durchmesser der Flüssigkeitsrohrleitung |
mm/inch |
9.53/3/8″ |
|
|
Durchmesser der Gasleitung |
mm/inch |
15.88/5/8″ |
|
|
Der maximale Höhenunterschied der Magistrale |
m |
15 |
|
|
Maximale Länge der Leitung |
m |
30 |
|
|
Anzahl der der Interconnects-Verbindungen (Steuerung) |
2*1.0 wenn länger als 20 m |
||
|
Hauptstromversorgung |
Außeneinheit |
||
|
Anzahl der Interconnects-Verbindungen |
3(∅1.0 mm)/5(∅2.5 mm) |
||
|
Werksbefüllung mit Kühlmittel (gem. der Anzahl der laufenden Meter) |
r.m. |
5 |
|
|
Kühlmittelfüllung (gem. der Anzahl der laufenden Meter) |
gr/r.m. |
60 |
|
|
SEER/SCOP |
5.6/4.0 |
||
CH-IF30NK4/CH-IU30NK4
|
Modell |
CH-IF30NK4/CH-IU30NK4 |
||
|
Betriebsleistung |
Kalt/Warm |
kW |
8.50/9.20 |
|
Stromversorgung |
~ 380-415V/50Hz/3Ph |
||
|
Nenneingangsstrom |
Kalt/Warm |
kW |
2.67 2.57 |
|
Stromstärke |
Kalt/Warm |
A |
12.4 12 |
|
Gesamtenergieeffizienz |
Kalt/Warm |
EER/COP |
3.18 3.58 |
|
Luftkapazität |
m3/h |
1500 |
|
|
Schalldruckpegel |
Inneneinheit |
dB(А) |
49/46/44/38 58 |
|
Typ des Kühlmittels |
R410a |
||
|
Kühlmittelfüllung |
kg |
2.4 |
|
|
Abmessungen (Breite/Höhe/Tiefe) |
Außeneinheit Inneneinheit |
mm |
1420x700x225/ 980х427х790 |
|
Gewicht |
Inneneinheit/Außeneinheit |
kg |
48/71 |
|
Betriebstemperaturbereich |
Kalt/Warm |
°C |
-15/+48/-20/+24 |
|
Durchmesser der Flüssigkeitsrohrleitung |
mm/inch |
9.53/3/8″ |
|
|
Durchmesser der Gasleitung |
mm/inch |
15.88/5/8″ |
|
|
Der maximale Höhenunterschied der Magistrale |
m |
30 |
|
|
Maximale Länge der Leitung |
m |
30 |
|
|
Anzahl der der Interconnects-Verbindungen (Steuerung) |
2*1.0 wenn länger als 20 m |
||
|
Hauptstromversorgung |
Außeneinheit |
||
|
Anzahl der Interconnects-Verbindungen |
3(∅1.0 mm)/5(∅2.5 mm) |
||
|
Werksbefüllung mit Kühlmittel (gem. der Anzahl der laufenden Meter) |
r.m. |
5 |
|
|
Kühlmittelfüllung (gem. der Anzahl der laufenden Meter) |
gr/r.m. |
60 |
|
|
SEER/SCOP |
6.1/4.0 |
||
CH-IF36NK4/CH-IU36NM4
|
Modell |
CH-IF36NK4/CH-IU36NM4 |
||
|
Betriebsleistung |
Kalt/Warm |
kW |
10.00/12.00 |
|
Stromversorgung |
~380-415V/50Hz/3Ph |
||
|
Nenneingangsstrom |
Kalt/Warm |
kW |
3.12 3.32 |
|
Stromstärke |
Kalt/Warm |
A |
5.4 5.8 |
|
Gesamtenergieeffizienz |
Kalt/Warm |
EER/COP |
3.21 3.61 |
|
Luftkapazität |
m3/h |
1900 |
|
|
Schalldruckpegel |
Inneneinheit |
dB(А) |
54/53/51/46 63 |
|
Typ des Kühlmittels |
R410a |
||
|
Kühlmittelfüllung |
kg |
3.5 |
|
|
Abmessungen (Breite/Höhe/Tiefe) |
Außeneinheit Inneneinheit |
mm |
1420x700x245/ 1007х440х1100 |
|
Gewicht |
Inneneinheit/Außeneinheit |
kg |
48/98 |
|
Betriebstemperaturbereich |
Kalt/Warm |
°C |
-15/+48/-20/+24 |
|
Durchmesser der Flüssigkeitsrohrleitung |
mm/inch |
9.53/3/8″ |
|
|
Durchmesser der Gasleitung |
mm/inch |
15.88/5/8″ |
|
|
Der maximale Höhenunterschied der Magistrale |
m |
30 |
|
|
Maximale Länge der Leitung |
m |
30 |
|
|
Anzahl der der Interconnects-Verbindungen (Steuerung) |
2*1.0 wenn länger als 20 m |
||
|
Hauptstromversorgung |
Außeneinheit |
||
|
Anzahl der Interconnects-Verbindungen |
3(∅1.0 mm)/5(∅1.5 mm) |
||
|
Werksbefüllung mit Kühlmittel (gem. der Anzahl der laufenden Meter)) |
r.m. |
5 |
|
|
Kühlmittelfüllung (gem. der Anzahl der laufenden Meter) |
gr/r.m. |
60 |
|
|
SEER/SCOP |
6.1/4.0 |
||
CH-IF42NK4/CH-IU42NM4
|
Modell |
CH-IF42NK4/CH-IU42NM4 |
||
|
Betriebsleistung |
Kalt/Warm |
kW |
11.50/13.50 |
|
Stromversorgung |
~380-415V/50Hz/3Ph |
||
|
Nenneingangsstrom |
Kalt/Warm |
kW |
3.9 3.74 |
|
Stromstärke |
Kalt/Warm |
A |
6.7 6.5 |
|
Gesamtenergieeffizienz |
Kalt/Warm |
EER/COP |
3.21 3.61 |
|
Luftkapazität |
m3/h |
1900 |
|
|
Schalldruckpegel |
Inneneinheit |
dB(А) |
55/54/52/47 61 |
|
Typ des Kühlmittels |
R410a |
||
|
Kühlmittelfüllung |
kg |
3.7 |
|
|
Abmessungen (Breite/Höhe/Tiefe) |
Außeneinheit Inneneinheit |
mm |
1420x700x245/ 958х412х1349 |
|
Gewicht |
Inneneinheit/Außeneinheit |
kg |
50/108 |
|
Betriebstemperaturbereich |
Kalt/Warm |
°C |
-15/+48/-20/+24 |
|
Durchmesser der Flüssigkeitsrohrleitung |
mm/inch |
9.53/3/8″ |
|
|
Durchmesser der Gasleitung |
mm/inch |
15.88/5/8″ |
|
|
Der maximale Höhenunterschied der Magistrale |
m |
30 |
|
|
Maximale Länge der Leitung |
m |
50 |
|
|
Anzahl der der Interconnects-Verbindungen (Steuerung) |
2*1.0 wenn länger als 20 m |
||
|
Hauptstromversorgung |
Außeneinheit |
||
|
Anzahl der Interconnects-Verbindungen |
3(∅1.0 mm)/5(∅2.5 mm) |
||
|
Werksbefüllung mit Kühlmittel (gem. der Anzahl der laufenden Meter) |
r.m. |
5 |
|
|
Kühlmittelfüllung (gem. der Anzahl der laufenden Meter) |
gr/r.m. |
60 |
|
|
SEER/SCOP |
5.6/4.0 |
||
CH-IF48NK4/CH-IU48NM4
|
Modell |
CH-IF48NK4/CH-IU48NM4 |
||
|
Betriebsleistung |
Kalt/Warm |
kW |
14.00/16.00 |
|
Stromversorgung |
~380-415V/50Hz/3Ph |
||
|
Nenneingangsstrom |
Kalt/Warm |
kW |
5.2 4.5 |
|
Stromstärke |
Kalt/Warm |
A |
8.6 7.8 |
|
Gesamtenergieeffizienz |
Kalt/Warm |
EER/COP |
2.80 3.56 |
|
Luftkapazität |
m3/h |
2300 |
|
|
Schalldruckpegel |
Inneneinheit |
dB(А) |
56/52/50/46 59 |
|
Typ des Kühlmittels |
R410a |
||
|
Kühlmittelfüllung |
kg |
4 |
|
|
Abmessungen (Breite/Höhe/Tiefe) |
Außeneinheit Inneneinheit |
mm |
1720x700x225/ 958х412х1349 |
|
Gewicht |
Inneneinheit/Außeneinheit |
kg |
59/114 |
|
Betriebstemperaturbereich |
Kalt/Warm |
°C |
-15/+48/-20/+24 |
|
Durchmesser der Flüssigkeitsrohrleitung |
mm/inch |
9.53/3/8″ |
|
|
Durchmesser der Gasleitung |
mm/inch |
15.88/5/8″ |
|
|
Der maximale Höhenunterschied der Magistrale |
m |
30 |
|
|
Maximale Länge der Leitung |
m |
50 |
|
|
Anzahl der der Interconnects-Verbindungen (Steuerung) |
2*1.0 wenn länger als 20 m |
||
|
Hauptstromversorgung |
Außeneinheit |
||
|
Anzahl der Interconnects-Verbindungen |
3(∅1.0 mm)/5(∅2.5 mm) |
||
|
Werksbefüllung mit Kühlmittel (gem. der Anzahl der laufenden Meter) |
r.m. |
7.5 |
|
|
Kühlmittelfüllung (gem. der Anzahl der laufenden Meter) |
gr/r.m. |
60 |
|
|
SEER/SCOP |
5.6/4.0 |
||

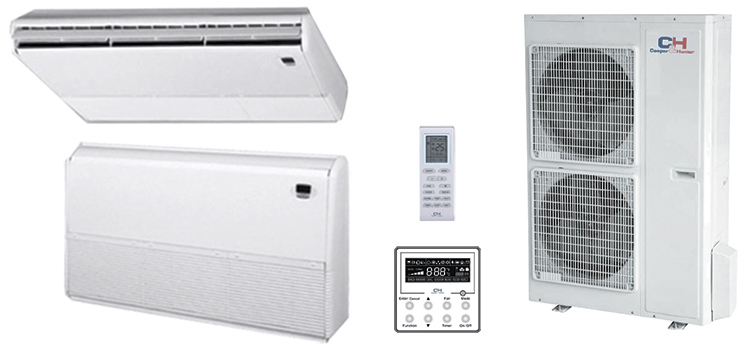

CH-IF60NK4/CH-IU60NM4
|
Modell |
CH-IF60NK4/CH-IU60NM4 |
||
|
Betriebsleistung |
Kalt/Warm |
kW |
16.00/17.00 |
|
Stromversorgung |
~380-415V/50Hz/3Ph |
||
|
Nenneingangsstrom |
Kalt/Warm |
kW |
5.75 4.7 |
|
Stromstärke |
Kalt/Warm |
A |
10.0 10.2 |
|
Gesamtenergieeffizienz |
Kalt/Warm |
EER/COP |
3.78 3.62 |
|
Luftkapazität |
m3/h |
2500 |
|
|
Schalldruckpegel |
Inneneinheit |
dB(А) |
58/56/52/46 63 |
|
Typ des Kühlmittels |
R410a |
||
|
Kühlmittelfüllung |
kg |
5 |
|
|
Abmessungen (Breite/Höhe/Tiefe) |
Außeneinheit Inneneinheit |
mm |
1700x700x245/ 1085/427/1365 |
|
Gewicht |
Inneneinheit/Außeneinheit |
kg |
59/126 |
|
Betriebstemperaturbereich |
Kalt/Warm |
°C |
-15/+48/-20/+24 |
|
Durchmesser der Flüssigkeitsrohrleitung |
mm/inch |
9.53/3/8″ |
|
|
Durchmesser der Gasleitung |
mm/inch |
19.05/3/4″ |
|
|
Der maximale Höhenunterschied der Magistrale |
m |
30 |
|
|
Maximale Länge der Leitung |
m |
50 |
|
|
Anzahl der der Interconnects-Verbindungen (Steuerung) |
2*1.0 wenn länger als 20 m |
||
|
Hauptstromversorgung |
Außeneinheit |
||
|
Anzahl der Interconnects-Verbindungen |
3(∅1.0 mm)/5(∅2.5 mm) |
||
|
Werksbefüllung mit Kühlmittel (gem. der Anzahl der laufenden Meter) |
r.m. |
7.5 |
|
|
Kühlmittelfüllung (gem. der Anzahl der laufenden Meter) |
gr/r.m. |
60 |
|
|
SEER/SCOP |
5.1/4.0 |
||
