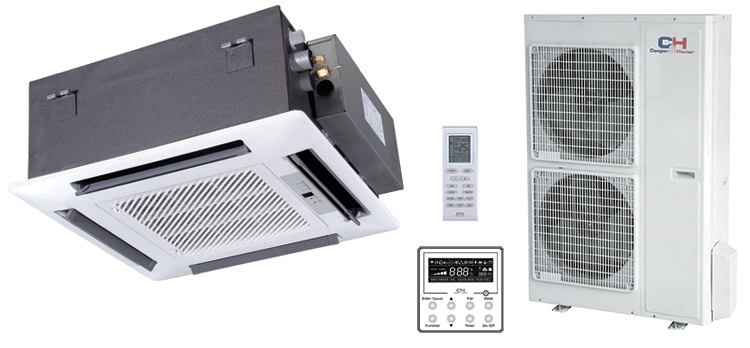

BESCHREIBUNG:
- Kompakt;
- Entwässerungspumpe;
- Geringer Geräuschpegel;
- Langlebiger, waschbarer Filter;
- Automatische Luftverteilung im Swing-Modus;
- Selbstdiagnose des Hauptgerätes und der Modi;
- Mehrstufiges Schutzsystem;
- Intelligentes Entfrosten;
- Leitungslänge bis zu 50 m.
MODELLE:
CH-IC12NK4/CH-IU12NK4
|
Modell |
CH-IC12NK4/CH-IU12NK4 |
||
|
Betriebsleistung |
Kalt |
kW |
3.5 |
|
Betriebsleistung |
Warm |
kW |
3.8 |
|
Stromversorgung |
~220-240V/50Hz/1Ph |
||
|
Nenneingangsstrom |
Kalt |
kW |
1.09 |
|
Nenneingangsstrom |
Warm |
1.05 |
|
|
Stromstärke |
Kalt |
А |
5 |
|
Stromstärke |
Warm |
A |
4.9 |
|
Gesamtenergieeffizienz |
Kalt |
EER/COP |
3.21/ |
|
Gesamtenergieeffizienz |
Warm |
3.61 |
|
|
Luftkapazität |
Inneneinheit |
m3/h |
700 |
|
Schalldruckpegel |
Inneneinheit/ Außeneinheit |
dB(A) |
46/45/41/36 52 |
|
Typ des Kühlmittels |
R410A |
||
|
Kühlmittelfüllung |
kg |
1.2 |
|
|
Abmessungen (Breite/Höhe/Tiefe) |
Inneneinheit |
mm |
596х596х240 |
|
Abmessungen (Breite/Höhe/Tiefe) |
Inneneinheit-Paneel |
mm |
670х670х50 |
|
Abmessungen (Breite/Höhe/Tiefe) |
Außeneinheit |
mm |
848х320х540 |
|
Gewicht |
Inneneinheit/Außeneinheit |
kg |
20/34 |
|
Betriebstemperaturbereich |
Kalt/ Warm |
°C |
-15/+48 -20/+24 |
|
Durchmesser der Flüssigkeitsrohrleitung |
mm/inch |
6.35/1/4″ |
|
|
Durchmesser der Gasleitung |
mm/inch |
9.53/3/8″ |
|
|
Der maximale Höhenunterschied der Magistrale |
m |
15 |
|
|
Maximale Leitungslänge |
m |
20 |
|
|
Anzahl der der Interconnects-Verbindungen (Steuerung) |
2*0.75 – bei max. Länge bis zu 20 m |
||
|
Hauptstromversorgung |
Außeneinheit |
||
|
Anzahl der Interconnects-Verbindungen |
3(∅1.0 mm)/3(∅1.5 mm) |
||
|
Werksbefüllung mit Kühlmittel (gem. der Anzahl der laufenden Meter) |
m. |
5 |
|
|
Kühlmittelfüllung (gem. der Anzahl der laufenden Meter) |
gramm/m.p. |
30 |
|
|
SEER/SCOP |
5.6/4.0 |
||
CH-IC18NK4/CH-IU18NK4
|
Modell |
CH-IC18NK4/CH-IU18NK4 |
||
|
Betriebsleistung |
Kalt |
kW |
5.0 |
|
Betriebsleistung |
Warm |
kW |
5.5 |
|
Stromversorgung |
~220-240V/50Hz/1Ph |
||
|
Nenneingangsstrom |
Kalt |
kW |
1.6 |
|
Nenneingangsstrom |
Warm |
1.58 |
|
|
Stromstärke |
Kalt |
А |
7.2 |
|
Stromstärke |
Warm |
A |
7.6 |
|
Gesamtenergieeffizienz |
Kalt |
EER/COP |
3.12/ |
|
Gesamtenergieeffizienz |
Warm |
3.48 |
|
|
Luftkapazität |
Inneneinheit |
m3/h |
760 |
|
Schalldruckpegel |
Inneneinheit/ Außeneinheit |
dB(A) |
47/46/44/37 56 |
|
Typ des Kühlmittels |
R410A |
||
|
Kühlmittelfüllung |
kg |
1.4 |
|
|
Abmessungen (Breite/Höhe/Tiefe) |
Inneneinheit |
mm |
596х596х240 |
|
Abmessungen (Breite/Höhe/Tiefe) |
Inneneinheit-Paneel |
mm |
670х670х50 |
|
Abmessungen (Breite/Höhe/Tiefe) |
Außeneinheit |
mm |
955х396х700 |
|
Gewicht |
Inneneinheit/Außeneinheit |
kg |
20/47 |
|
Betriebstemperaturbereich |
Kalt/Warm |
°C |
-15/+48 -20/+24 |
|
Durchmesser der Flüssigkeitsrohrleitung |
mm/inch |
6.35/1/4″ |
|
|
Durchmesser der Gasleitung |
mm/inch |
12.70/1/2″ |
|
|
Der maximale Höhenunterschied der Magistrale |
m |
15 |
|
|
Maximale Leitungslänge |
m |
20 |
|
|
Anzahl der der Interconnects-Verbindungen (Steuerung) |
2*0.75 – bei max. Länge bis zu 20 m |
||
|
Hauptstromversorgung |
Außeneinheit |
||
|
Anzahl der Interconnects-Verbindungen |
3(∅1.0 mm)/3(∅2.5 mm) |
||
|
Werksbefüllung mit Kühlmittel (gem. der Anzahl der laufenden Meter) |
m. |
5 |
|
|
Kühlmittelfüllung (gem. der Anzahl der laufenden Meter) |
gramm/m.p. |
30 |
|
|
SEER/SCOP |
5.6/3.8 |
||
CH-IC24NK4/CH-IU24NK4
R410A
|
Modell |
CH-IC24NK4/CH-IU24NK4 |
||
|
Betriebsleistung |
Kalt |
kW |
7.0 |
|
Betriebsleistung |
Warm |
kW |
8.0 |
|
Stromversorgung |
~220-240V/50Hz/1Ph |
||
|
Nenneingangsstrom |
Kalt |
kW |
2.18 |
|
Nenneingangsstrom |
Warm |
2.21 |
|
|
Stromstärke |
Kalt |
А |
10.1 |
|
Stromstärke |
Warm |
A |
10.2 |
|
Gesamtenergieeffizienz |
Kalt |
EER/COP |
3.21/ |
|
Gesamtenergieeffizienz |
Warm |
3.61 |
|
|
Luftkapazität |
Inneneinheit |
m3/h |
1300 |
|
Schalldruckpegel |
Inneneinheit/ Außeneinheit |
dB(A) |
47/46/42/38 57 |
|
Typ des Kühlmittels |
R410A | ||
|
Kühlmittelfüllung |
kg |
2.2 |
|
|
Abmessungen (Breite/Höhe/Tiefe) |
Inneneinheit |
mm |
840х840х240 |
|
Abmessungen (Breite/Höhe/Tiefe) |
Inneneinheit-Paneel |
mm |
950х950х60 |
|
Abmessungen (Breite/Höhe/Tiefe) |
Außeneinheit |
mm |
980х427х790 |
|
Gewicht |
Inneneinheit/Außeneinheit |
kg |
26/67 |
|
Betriebstemperaturbereich |
Kalt/Warm |
°C |
-15/+48 -20/+24 |
|
Durchmesser der Flüssigkeitsrohrleitung |
mm/inch |
9.53/3/8″ |
|
|
Durchmesser der Gasleitung |
mm/inch |
15.88/5/8″ |
|
|
Der maximale Höhenunterschied der Magistrale |
m |
15 |
|
|
Maximale Leitungslänge |
m |
30 |
|
|
Anzahl der der Interconnects-Verbindungen (Steuerung) |
2*0.75–bei max. Länge bis zu 20 m |
||
|
Hauptstromversorgung |
Außeneinheit |
||
|
Anzahl der Interconnects-Verbindungen |
3(∅1.0 mm)/3(∅2.5 mm) |
||
|
Werksbefüllung mit Kühlmittel (gem. der Anzahl der laufenden Meter) |
m. |
5 |
|
|
Kühlmittelfüllung (gem. der Anzahl der laufenden Meter) |
gramm/m.p. |
60 |
|
|
SEER/SCOP |
6.1/4.0 |
||
CH-IC36NK4/CH-IU36NK4
R410A
|
Modell |
CH-IC36NK4/CH-IU36NM4 |
||
|
Betriebsleistung |
Kalt |
kW |
10.0 |
|
Betriebsleistung |
Warm |
kW |
12.0 |
|
Stromversorgung |
~380-415V/50Hz/3Ph |
||
|
Nenneingangsstrom |
Kalt |
kW |
3.12 |
|
Nenneingangsstrom |
Warm |
3.32 |
|
|
Stromstärke |
Kalt |
А |
5.4 |
|
Stromstärke |
Warm |
A |
5.8 |
|
Gesamtenergieeffizienz |
Kalt |
EER/COP |
3.2/ |
|
Gesamtenergieeffizienz |
Warm |
3.6 |
|
|
Luftkapazität |
Inneneinheit |
m3/h |
1860 |
|
Schalldruckpegel |
Inneneinheit/ Außeneinheit |
dB(A) |
51/49/46/43 63 |
|
Typ des Kühlmittels |
R410A | ||
|
Kühlmittelfüllung |
kg |
3.5 |
|
|
Abmessungen (Breite/Höhe/Tiefe) |
Inneneinheit |
mm |
840х840х320 |
|
Abmessungen (Breite/Höhe/Tiefe) |
Inneneinheit-Paneel |
mm |
950х950х60 |
|
Abmessungen (Breite/Höhe/Tiefe) |
Außeneinheit |
mm |
1107х440х1100 |
|
Gewicht |
Inneneinheit/Außeneinheit |
kg |
31/98 |
|
Betriebstemperaturbereich |
Kalt/Warm |
°C |
-15/+48 -20/+24 |
|
Durchmesser der Flüssigkeitsrohrleitung |
mm/inch |
9.53/3/8″ |
|
|
Durchmesser der Gasleitung |
mm/inch |
15.88/5/8″ |
|
|
Der maximale Höhenunterschied der Magistrale |
m |
15 |
|
|
Maximale Leitungslänge |
m |
30 |
|
|
Anzahl der der Interconnects-Verbindungen (Steuerung) |
2*1.0 – wenn länger als 20 m |
||
|
Hauptstromversorgung |
Außeneinheit |
||
|
Anzahl der Interconnects-Verbindungen |
3(∅1.0 mm)/5(∅1.5 mm) |
||
|
Werksbefüllung mit Kühlmittel (gem. der Anzahl der laufenden Meter) |
m. |
5 |
|
|
Kühlmittelfüllung (gem. der Anzahl der laufenden Meter) |
gramm/m.p. |
60 |
|
|
SEER/SCOP |
6.1/4.0 |
||
CH-IC42NK4/CH-IU42NK4
R410A
|
Modell |
CH-IC42NK4/CH-IU42NM4 |
||
|
Betriebsleistung |
Kalt |
kW |
11.0 |
|
Betriebsleistung |
Warm |
kW |
12.5 |
|
Stromversorgung |
~380-415V/50Hz/3Ph |
||
|
Nenneingangsstrom |
Kalt |
kW |
3.9 |
|
Nenneingangsstrom |
Warm |
3.8 |
|
|
Stromstärke |
Kalt |
А |
6.7 |
|
Stromstärke |
Warm |
A |
6.6 |
|
Gesamtenergieeffizienz |
Kalt |
EER/COP |
2.82/ |
|
Gesamtenergieeffizienz |
Warm |
3.29 |
|
|
Luftkapazität |
Inneneinheit |
m3/h |
1860 |
|
Schalldruckpegel |
Inneneinheit/ Außeneinheit |
dB(A) |
51/49/46/43 61 |
|
Typ des Kühlmittels |
R410A | ||
|
Kühlmittelfüllung |
kg |
3.7 |
|
|
Abmessungen (Breite/Höhe/Tiefe) |
Inneneinheit |
mm |
840х840х320 |
|
Abmessungen (Breite/Höhe/Tiefe) |
Inneneinheit-Paneel |
mm |
950х950х60 |
|
Abmessungen (Breite/Höhe/Tiefe) |
Außeneinheit |
mm |
958х412х1349 |
|
Gewicht |
Inneneinheit/Außeneinheit |
kg |
31/108 |
|
Betriebstemperaturbereich |
Kalt/Warm |
°C |
-15/+48 -20/+24 |
|
Durchmesser der Flüssigkeitsrohrleitung |
mm/inch |
9.53/3/8″ |
|
|
Durchmesser der Gasleitung |
mm/inch |
15.88/5/8″ |
|
|
Der maximale Höhenunterschied der Magistrale |
m |
30 |
|
|
Maximale Leitungslänge |
m |
50 |
|
|
Anzahl der der Interconnects-Verbindungen (Steuerung) |
2*1.0 –wenn länger als 20 m |
||
|
Hauptstromversorgung |
Außeneinheit |
||
|
Anzahl der Interconnects-Verbindungen |
3(∅1.0 mm)/3(∅2.5 mm) |
||
|
Werksbefüllung mit Kühlmittel (gem. der Anzahl der laufenden Meter) |
m. |
5 |
|
|
Kühlmittelfüllung (gem. der Anzahl der laufenden Meter) |
gramm/m.p. |
60 |
|
|
SEER/SCOP |
6.1/4.0 |
||
CH-IC48NK4/CH-IU48NK4
R410A
|
Modell |
CH-IC48NK4/CH-IU48NM4 |
||
|
Betriebsleistung |
Kalt |
kW |
14.0 |
|
Betriebsleistung |
Warm |
kW |
16.0 |
|
Stromversorgung |
~380-415V/50Hz/3Ph |
||
|
Nenneingangsstrom |
Kalt |
kW |
5.15 |
|
Nenneingangsstrom |
Warm |
4.5 |
|
|
Stromstärke |
Kalt |
А |
8.9 |
|
Stromstärke |
Warm |
A |
7.8 |
|
Gesamtenergieeffizienz |
Kalt |
EER/COP |
2.72/ |
|
Gesamtenergieeffizienz |
Warm |
3.56 |
|
|
Luftkapazität |
Inneneinheit |
m3/h |
2300 |
|
Schalldruckpegel |
Inneneinheit/ Außeneinheit |
dB(A) |
53/52/47/41 59 |
|
Typ des Kühlmittels |
R410A | ||
|
Kühlmittelfüllung |
kg |
4 |
|
|
Abmessungen (Breite/Höhe/Tiefe) |
Inneneinheit |
mm |
910х910х290 |
|
Abmessungen (Breite/Höhe/Tiefe) |
Inneneinheit-Paneel |
mm |
1040х1040х65 |
|
Abmessungen (Breite/Höhe/Tiefe) |
Außeneinheit |
mm |
958х412х1349 |
|
Gewicht |
Inneneinheit/Außeneinheit |
kg |
43/114 |
|
Betriebstemperaturbereich |
Kalt/Warm |
°C |
-15/+48 -20/+24 |
|
Durchmesser der Flüssigkeitsrohrleitung |
mm/inch |
9.53/3/8″ |
|
|
Durchmesser der Gasleitung |
mm/inch |
15.88/5/8″ |
|
|
Der maximale Höhenunterschied der Magistrale |
m |
30 |
|
|
Maximale Leitungslänge |
m |
50 |
|
|
Anzahl der der Interconnects-Verbindungen (Steuerung) |
2*1.0 –wenn länger als 20 m |
||
|
Hauptstromversorgung |
Außeneinheit |
||
|
Anzahl der Interconnects-Verbindungen |
3(∅1.0 mm)/5(∅2.5 mm) |
||
|
Werksbefüllung mit Kühlmittel (gem. der Anzahl der laufenden Meter) |
m. |
7.5 |
|
|
Kühlmittelfüllung (gem. der Anzahl der laufenden Meter) |
gramm/m.p. |
60 |
|
|
SEER/SCOP |
5.6/3.8 |
||
CH-IC60NK4/CH-IU60NK4
R410A
|
Modell |
CH-IC60NK4/CH-IU60NM4 |
||
|
Betriebsleistung |
Kalt |
kW |
16.0 |
|
Betriebsleistung |
Warm |
kW |
17.0 |
|
Stromversorgung |
~380-415V/50Hz/3Ph |
||
|
Nenneingangsstrom |
Kalt |
kW |
5.7 |
|
Nenneingangsstrom |
Warm |
4.2 |
|
|
Stromstärke |
Kalt |
А |
9.8 |
|
Stromstärke |
Warm |
A |
8.2 |
|
Gesamtenergieeffizienz |
Kalt |
EER/COP |
2.81/ |
|
Gesamtenergieeffizienz |
Warm |
3.6 |
|
|
Luftkapazität |
Inneneinheit |
m3/h |
2400 |
|
Schalldruckpegel |
Inneneinheit/ Außeneinheit |
dB(A) |
55/53/47/46 63 |
|
Typ des Kühlmittels |
R410A | ||
|
Kühlmittelfüllung |
kg |
5 |
|
|
Abmessungen (Breite/Höhe/Tiefe) |
Inneneinheit |
mm |
910х910х290 |
|
Abmessungen (Breite/Höhe/Tiefe) |
Inneneinheit-Paneel |
mm |
1040х1040х65 |
|
Abmessungen (Breite/Höhe/Tiefe) |
Außeneinheit |
mm |
1085х427х1365 |
|
Gewicht |
Inneneinheit/Außeneinheit |
kg |
43/126 |
|
Betriebstemperaturbereich |
Kalt/Warm |
°C |
-15/+48 -20/+24 |
|
Durchmesser der Flüssigkeitsrohrleitung |
mm/inch |
9.53/3/8″ |
|
|
Durchmesser der Gasleitung |
mm/inch |
19.05/3/4″ |
|
|
Der maximale Höhenunterschied der Magistrale |
m |
30 |
|
|
Maximale Leitungslänge |
m |
50 |
|
|
Anzahl der der Interconnects-Verbindungen (Steuerung) |
2*1.0 –wenn länger als 20 m |
||
|
Hauptstromversorgung |
Außeneinheit |
||
|
Anzahl der Interconnects-Verbindungen |
3(∅1.0 mm)/5(∅2.5 mm) |
||
|
Werksbefüllung mit Kühlmittel (gem. der Anzahl der laufenden Meter) |
m. |
7.5 |
|
|
Kühlmittelfüllung (gem. der Anzahl der laufenden Meter) |
gramm/m.p. |
60 |
|
|
SEER/SCOP |
6.1/4.0 |
||
