Wärmepumpe ARCTIC INVERTER Serie - Thermosolutions

DIE HÖCHSTE ENERGIEEFFIZIENZKLASSE

EAC RoHS inverter-EUR

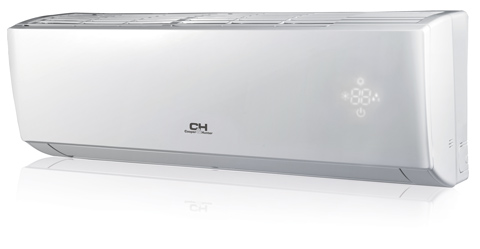

Haushaltswärmepumpe. Speziell für den Heizbetrieb in den nördlichen Ländern entwickelt;
Betriebstemperaturbereich: Kühlen von -15°С bis +48°C, Heizen von -25°С bis +24°C;
Kontinuierlicher Betrieb im Bereich von 96V–260V;
Spezieller Arbeit-Algorithmus, der stabile und effiziente Funktionalität bei Minus-Temperaturen draußen gewährleistet, Beheizung des Kompressors und der Auffangschale, Regulierung der Geschwindigkeit des Ventilators der Außeneinheit;
„I-Action“-Technologie – stufenlose und stabile Arbeit des Kompressors auf extrem niedrigen Frequenzen (1 Hz);
„CH 7-SKY“-Technologie – ein Filtersystem, das auf sieben Filtern basiert und ein breites Wirkungsbereichs abdeckt.
„CH SMART-ION Filter“ – Technologie der kompletten Luftreinigung der neuen Generation;
WLAN-Modul zur Klimasteuerung über Smartphone / Tablet (Betriebssystem: Android, iOS);

Modell			CH-S09FTXLA
Betriebsleistung	Kalt/Warm	kW	2.60(0.44-3.26)/2.80(0.44-4.20)
Stromversorgung			~220-240V/50Hz/1Ph
Nenneingangsstrom	Kalt/Warm	kW	0.59(0.20-1.35)/0.61(0.20-1.45)
Gesamtenergieeffizienz	Leistungszahl EER (kalt)/C.O.P. (warm)	kW/kW	4.41/4.59
SEER/SCOP* (Energieleistungsklasse)			6.1(А++)/5.1(А+++)
Luftkapazität		m³/h	560/490/430/330
Schalldruckpegel	Innengerät/(max.–min.) Außengerät	dB(A)	22/25/34/39 50
Typ des Kühlmittels			R32
Abmessungen (Breite/Höhe/Tiefe)	Innengerät/Außengerät	mm	790х275х200/776х540х320
Gewicht	Innengerät/Außengerät	kg	9/28
Kompressortyp			rotor
Ablauf		l/h	0.80
Betriebstemperaturbereich Kühlen		°C	-15/+48
Temperaturbereich Heizen		°C	-25/+24
Gasladungsvolumen		kg	0.70
Durchmesser der Flüssigkeitsrohrleitung		mm/inch	6.38/1/4″
Durchmesser der Gasleitung		mm/inch	9.53/3/8″
Der maximale Höhenunterschied der Magistrale		m	10
Maximale Länge der Leitung		m	15
Abstand zwischen den Schrauben der Befestigung des Außengeräts		mm	510
Stromversorgung			Außengerät

* SEER – Saisonale Energieeffizienz im Kühlmodus.
** SCOP – Saisonaler Leistungskoeffizient im Heizmodus.

Modell			CH-S12FTXLA
Betriebsleistung	Kalt/Warm	kW	3.50(0.60-4.05)/3.67(0.60-5.25)
Stromversorgung			~220-240V/50Hz/1Ph
Nenneingangsstrom	Kalt/Warm	kW	0.80(0.22-1.45)/0.79(0.22-1.55)
Gesamtenergieeffizienz	Leistungszahl EER (kalt)/C.O.P. (warm)	kW/kW	4.38/4.65
SEER/SCOP* (Energieleistungsklasse)			6.1(А++)/5.1(А+++)
Luftkapazität		m³/h	660/540/460/330
Schalldruckpegel	Innengerät/(max.–min.) Außengerät	dB(A)	22/27/36/42 52
Typ des Kühlmittels			R32
Abmessungen (Breite/Höhe/Tiefe)	Innengerät/Außengerät	mm	845х289х209/776х540х320
Gewicht	Innengerät/Außengerät	kg	10/29
Kompressortyp			rotor
Ablauf		l/h	1.40
Betriebstemperaturbereich Kühlen		°C	-15/+48
Temperaturbereich Heizen		°C	-25/+24
Gasladungsvolumen		kg	0.85
Durchmesser der Flüssigkeitsrohrleitung		mm/inch	6.38/1/4″
Durchmesser der Gasleitung		mm/inch	9.53/3/8″
Der maximale Höhenunterschied der Magistrale		m	10
Maximale Länge der Leitung		m	20
Abstand zwischen den Schrauben der Befestigung des Außengeräts		mm	510
Stromversorgung			Außengerät

* SEER – Saisonale Energieeffizienz im Kühlmodus.
** SCOP – Saisonaler Leistungskoeffizient im Heizmodus.

Modell			CH-S32FTXLA
Betriebsleistung	Kalt/Warm	kW	5.13 (1.05-6.50)/5.275(1.00-7.00)
Stromversorgung			~220-240V/50Hz/1Ph
Nenneingangsstrom	Kalt/Warm	kW	1.28(0.36-2.50)/1.16(0.35-2.60)
Gesamtenergieeffizienz	Leistungszahl EER (kalt)/C.O.P. (warm)	kW/kW	4.01/4.55
SEER/SCOP* (Energieleistungsklasse)			6.1(А++)/5.4(А+++)
Luftkapazität		m³/h	800/720/610/520
Schalldruckpegel	Innengerät/(max.–min.) Außengerät	dB(A)	27/32/38/46 54
Typ des Kühlmittels			R410A
Abmessungen (Breite/Höhe/Tiefe)	Innengerät/Außengerät	mm	970х300х224/963х700х396
Gewicht	Innengerät/Außengerät	kg	13.5/45
Kompressortyp			rotor
Ablauf		l/h	1.80
Betriebstemperaturbereich Kühlen		°C	-15/+48
Temperaturbereich Heizen		°C	-25/+24
Gasladungsvolumen		kg	1.30
Durchmesser der Flüssigkeitsrohrleitung		mm/inch	6.38/1/4″
Durchmesser der Gasleitung		mm/inch	12.7/1/2″
Der maximale Höhenunterschied der Magistrale		m	10
Maximale Länge der Leitung		m	25
Abstand zwischen den Schrauben der Befestigung des Außengeräts		mm	560
Stromversorgung			Außengerät

* SEER – Saisonale Energieeffizienz im Kühlmodus.
** SCOP – Saisonaler Leistungskoeffizient im Heizmodus.

Modell			CH-S24FTXLA
Betriebsleistung	Kalt/Warm	kW	6.70(1.50-7.00)/7.25(1.20-7.80)
Stromversorgung			~220-240V/50Hz/1Ph
Nenneingangsstrom	Kalt/Warm	kW	1.56(0.35-2.50)/1.73(0.35-2.70)
Gesamtenergieeffizienz	Leistungszahl EER (kalt)/C.O.P. (warm)	kW/kW	4.29/4.19
SEER/SCOP* (Energieleistungsklasse)			6.3(А++)/5.1(А+++)
Luftkapazität		m³/h	1150/1000/900/800
Schalldruckpegel	Innengerät/(max.–min.) Außengerät	dB(A)	29/32/40/48 55
Typ des Kühlmittels			R32
Abmessungen (Breite/Höhe/Tiefe)	Innengerät/Außengerät	mm	1078х325х246/963х700х396
Gewicht	Innengerät/Außengerät	kg	17/53
Kompressortyp			rotor
Ablauf		l/h	2.10
Betriebstemperaturbereich Kühlen		°C	-15/+48
Temperaturbereich Heizen		°C	-25/+24
Gasladungsvolumen		kg	1.90
Durchmesser der Flüssigkeitsrohrleitung		mm/inch	6.38/1/4″
Durchmesser der Gasleitung		mm/inch	15.88/5/8″
Der maximale Höhenunterschied der Magistrale		m	10
Maximale Länge der Leitung		m	25
Abstand zwischen den Schrauben der Befestigung des Außengeräts		mm	560
Stromversorgung			Außengerät

* SEER – Saisonale Energieeffizienz im Kühlmodus.
** SCOP – Saisonaler Leistungskoeffizient im Heizmodus.
